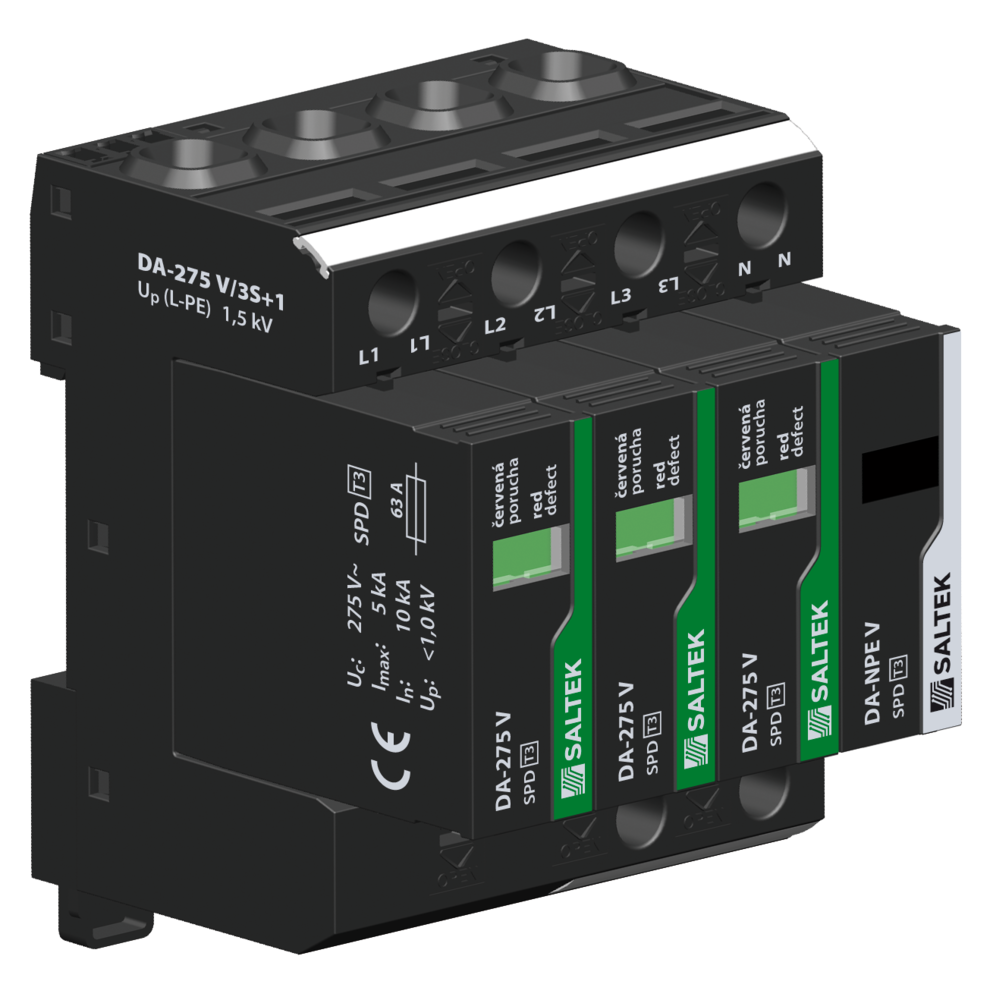

Обмежувач перенапруги УЗІП SALTEK DA-275 V/3+1

Комбінація варісторного пристрою захисту від перенапруги та закритого розрядника конструктивно об'єднаних у модулі 1+1. Призначено для встановлення в мережах нн, на кордоні зон LPZ 2 і LPZ 3.

Призначено для захисту від впливів індукованого перенапруги внаслідок удару блискавки та комутаційних перенапруг. Опційно доповнюється дистанційною індикацією стану (S).

Технічні параметри L-N

·     номінальна напруга Un 230 V AC

·     максимальна робоча напруга Uc 275 V AC

·     номінальний струм пробою (8/20?s)/полюс In 5 kA

·     тестова напруга Uoc 10 kV

·     рівень захисної напруги Up 1 kV

·     час реакції ta 25 ns

·     максимальний захист 63 AgL/gG

·     конструктивне виконання IP 20

·     діапазон робочих температур — 40 °C... + 80 °C

·     монтаж DIN рейка 35 мм

·     переріз сполучних приводів

·     одножильний мін./макс ISO: 10/50 мм2; AWG: 8/1

·     багатожильний мін./макс ISO: 10/35 мм2; AWG: 8/2

·     довжина зачищеного кінця сполучного дроту 14 мм

·     момент затягування макс 4 Nm

·     індикація спрацьовування червоне зафарбування індикаційного поля

·     дистанційна індикація — вироблення S «сухої» перемикальний контакт

·     контакти дистанційної індикації 250 V/0.5 A AC, 250 V/0.1 A DC

·     переріз дротів дистанційної індикації макс 1,5 мм2

·     задовольняє вимогам норм EN 61 643-11

 Технічні параметри N-PE

·     максимальна робоча напруга Uc 260 V AC

·     номінальний струм пробою (8/20?s)/полюс In 10 kA

·     тестова напруга Uoc 20 kV

·     рівень захисної напруги Up 1,5 kV

·     час реакції ta 100 ns

·     конструктивне виконання IP 20

·     діапазон робочих температур — 40 °C... + 80 °C

·     монтаж DIN рейка 35 мм

·     переріз сполучних приводів

·     одножильний мін./макс ISO: 10/50 мм2; AWG: 8/1

·     багатожильний мін./макс ISO: 10/35 мм2; AWG: 8/2

·     довжина зачищеного кінця сполучного дроту 14 мм

·     момент затягування макс 4 Nm

·     індикація спрацьовування немає

·     задовольняє вимогам норм EN 61 643-11
